VMA-II S: třípásmo Peerless SLS 8, Tangband W5-704D, Vifa BC25SC06-04

28.11 2010 upraveno 2.9 2014

Časté dotazy na téma levných beden s dospělým zvukem (čti žádný dvoupásmo) a zároveň neschopnost komeričních výrobců něco podobného vyrobit v poslouchatelné kvalitě, mě donutila k rozjetí projektu VMA-II. Původně tedy s basákem Dexon (žlutá membrána). Po dvou letech, kdy se povedlo původní sloupové reprosoustavy doplnit v nabídce o dvoupásma, centrální reprosoustavu i subwoofer, přišla na řadu změna. Ve větších reprosoustavách VMA-I SL se osvědčil basový reproduktor Peerless řady SLS a základě toho přišla myšlenka použít stejný Peerless v osmipalcovém provedení i do reprosoustav VMA-II. Provedl jsem nesčetně simulací a modelů, abych si ověřil, že má nový basák dobré předpoklady. Pak už nic nebránilo výrobě nových VMA-II S (Super). Na základě pozitivních ohlasů na větší VMA-I SL proběhlo zvětšení zkosení hran ozvučnice na 18 mm, přidání zadního zkosení svislých hran pro štíhlejší vzhled a pro lepší funkci nového basáku jsem přidal pár litříků čistého vnitřního objemu. Bassreflex je naladěn o 5 Hz níže na 32 Hz, protože nový basák jde podstatně hlouběji.

Nové reprosoustavy byly od začátku zcela nově vyvinuty, změřeny a dostaly nové zapojení výhybky. Při návrhu jsem použil získaných zkušeností s provozem reprosoustav v různých místnostech, uspořádání a na různých sestavách.

Všechny kondenzátory ve výhybce jsou kvalitní svitkové MKP 160VAC - nejsou použitý ŽÁDNÉ bipolární elektrolitické kondenzátory. Cívky na středech i výškách jsou výhradně vzduchové. Cívky na basech jsou navinuté tlustým drátem na masivním jádře z orientovaných Fe plechů, které zkresluje zcela minimálně - o několik řádů méně než basový reproduktor. Zkreslení basové cívky bylo ověřeno měřením, jak při malých příkonech, tak při stovkách wattů.

Starší VMA-II 3p s basákem Dexon lze upgradovat na nový basák s kitem VMA-II REV.

Nabízíme kompletní stavebnice do posledního šroubku i kompletně hotové reprosoustavy jako z obchodu.

Třípásmové sloupové VMA-II S:
Osazení: basy Peerless SLS 8, středy Tang-Band W5-704D, výšky Vifa BC25SC06-04
Vnější rozměry šxhxv 220x300x1060mm. Rozměry jsou vnější čisté počítáno z 18mm MDFky. Klasické uspořádání TMW, výšky a středy v ose (pro tuto výšku a šířku reprobedny není vyosení potřeba), použito 18mm sražení hran. Bedny jsou určeny do prostorů ideálně od 12m2 do 20m2 umístěné spíše blíže stěnám. Pro větší místnosti je určen jinačí projekt z mojí dílny - VMA-I SL.
Dokumentace obsahuje veškeré potřebné info ke stavbě reprobeden, jmenovitě popis konstrukce, seznam kde co koupit, výkres ozvučnice, schéma výhybky, doporučení k samotné výrobě skříní a umístění v místnosti.
Kromě dokumentace a měničů je vhodné zakoupit minimálně zakázkové cívky k basákům, které jinde neseženete a bassreflexy, terminály, součástky na výhybky, které se shánějí z několika obchodů a často navíc nemají skladem. Lze též zakoupit hotové profesionálně zpracované ozvučnice s dýhou dle výběru z katalogu. Nejen posluchače nebastlíře dodáváme i komplet hotové reprobedny jako z obchodu.
Ceník VMA-II třípásem (vše pro jeden pár reprosoustav):
dokumentace: 800 Kč
párované měniče: 8450 Kč
součástky do dvou výhybek: 4440 Kč
sestavení dvou výhybek: 1500 Kč
šroubky, terminály, bassreflexy, těsnění: 1300 Kč
tlumení: 390 Kč
vnitřní kabeláž: 250 Kč
gumové nožičky: 60 Kč
zadní štítky: 300 Kč (přední loga VMAudio zdarma)
hotové reproskříně: 10000 Kč - nejvíce objednávané dýhy: ořech americký, ořech evropský, jasan fládr, mahagon, makoré, třešeň americká, třešeň evropská, dub červený, dub americký, dub evropský, buk, olše,wenge, jatoba, zebrano světlé, bubinga, černá dýha další dýhy na dotaz
balné reprobeden (kartonové obaly na míru): 1000 Kč
balné součástek: zdarma
pošta součástek do ČR: 200 Kč
pošta reprobeden do ČR: 600 Kč
pošta součástek do SR: 400 Kč
pošta reprobeden do SR: 1000 Kč (musí být odesláno jako dva obchodní balíky)
kompletně hotové reprobedny jako z obchodu 29 900 Kč
magnetické krycí rámečky jako volitelné příslušenství: 1500 Kč

Těšíme se na vaši návštěvu.

Parametry a ceník

Máme pro vás skladem hotové reprosoustavy v dýze jasan jádrový a ozvučnice americký ořech, 2 páry bubingo a wenge. Dýhu pro vaši novou reprosoustavu si můžete vybrat v katalogu.

V případě zájmu nebo dalších dotazů prosím využijte jednoho z kontaktů.

Další zdroje informací o projektu naleznete na diskusním fóru

	VMA-II S	VMA-II µ	VMA-II CENTER	VMA-II SUB
výškáč	Vifa BC25SC06-04	Vifa BC25SC06-04	Vifa BC25SC06-04	subzesilovač Hypex DS 2.0
střeďák	Tang Band W5-704D	Tang Band W5-704D	2x Tang Band W5-704D	-
basák	Peerless SLS 8	-	-	Dayton SD315-88
ozvučnice	bassreflex Fb 32 Hz	bassreflex Fb 54 Hz	bassreflex Fb 54 Hz	bassreflex Fb 30 Hz
frekvenční rozsah	32 - 20 000 Hz	54 - 20 000 Hz	54 - 20 000 Hz	30 - 125 Hz
fr. rozsah ± 1,5dB	55 - 18 000 Hz	75 - 18 000 Hz	95 - 18 000 Hz	33 - 125 Hz
fr. rozsah ± 3dB	47 - 20 000 Hz	60 - 20 000 Hz	72 - 20 000 Hz	28 - 125 Hz
citlivost	86 dB/2,83V/1m	85 dB/2,83V/1m	85/91 dB/2,83V/1m	90 dB/2,83V/1m
max. SPL	105 dB/1m	100 dB/1m	106 dB/1m	110 dB/1m
příkon	106 W ( 25,2 Vef )	32 W ( 15,9 Vef )	64/32 W ( 31,8/15,9 Vef )	200 W ( 28,3 Vef )
impedance	6 Ω (min. 4,55 Ω)	8 Ω (min. 6,6 Ω)	4/8/16 Ω dle volby	4 Ω (min. 3,6 Ω)
rozměry	220 x 300 x 1060 mm š h v	190 x 240 x 345 mm š h v	1000 x 216 x 190 mm š h v	480 x 480 x 480 mm š h v
materiál ozvučnice	MDF 18 + 21 mm	MDF 18 + 21 mm	MDF 18 + 21 mm	MDF 22 + 25 mm
hmotnost	23 kg/ks	7 kg/ks	15 kg/ks	32 kg/ks
vhodná místnost	12 - 24 m2	12 - 20 m2	16 - 24 m2	16 - 24 m2
cena stavebnice bez ozvučnic	15 900 Kč/pár   665,3 €/pár	7 900 Kč/pár   330,5 €/pár	7400 Kč/ks   309,6 €/ks	14 900 Kč/ks   623,4 €/ks
cena stavebnice včetně ozvučnic	25 900 Kč/pár   1083,7 €/pár	13500 Kč/pár   564,9 €/pár	13000 Kč/ks   543,9 €/ks	19 000 Kč/ks   795 €/ks
složení výhybek	1 500 Kč/pár   62,8 €/pár	700 Kč/pár   29,3 €/pár	500 Kč/ks   20,9 €/ks	-
cena hotových reprosoustav	29 900 Kč/pár   1251 €/pár	14 900 Kč/pár   623,4 €/pár	14 900 Kč/ks   623,4 €/ks	19 900 Kč/ks   832,6 €/ks
magnetické krycí rámečky	2 000 Kč/pár   83,7 €/pár	1000 Kč/pár   41,8 €/pár	1000 Kč/ks   41,8 €/ks	700 Kč/ks   29,3 €/ks
bílý / černý vysoce lesklý lak	4000 Kč/pár   167,4 €/pár	2000 Kč/pár   83,7 €/pár	2000 Kč/ks   83,7 €/ks	3000 Kč/ks   125,5 €/ks
doprava	po dohodě	po dohodě	po dohodě	po dohodě

Hotové reprosoustavy VMA-II S v dýze americký ořech.

Hotová stavebnice pětikanálového kina VMA-II v dýze americký ořech.

Hotová sestava 5.1 kina VMA-II v bílém lesklém laku.

Hotové reprosoustavy VMA-II S v černé dýze včetně krycích rámečků.

Reprosoustavy VMA-II S v černé dýze - kompletní sestava u zákazníka.

Hotové reprosoustavy VMA-II S v dýze americká třešeň.

Hotové reprosoustavy VMA-II S v dýze jasan jádrový.

Hotové reprosoustavy VMA-II S v dýze bubingo fládr.

Hotové reprosoustavy VMA-II S v dýze indická jabloň včetně krycích rámečků.

Hotové reprosoustavy VMA-II S v dýze modřín s úpravou zkosení dle přání zákazníka.

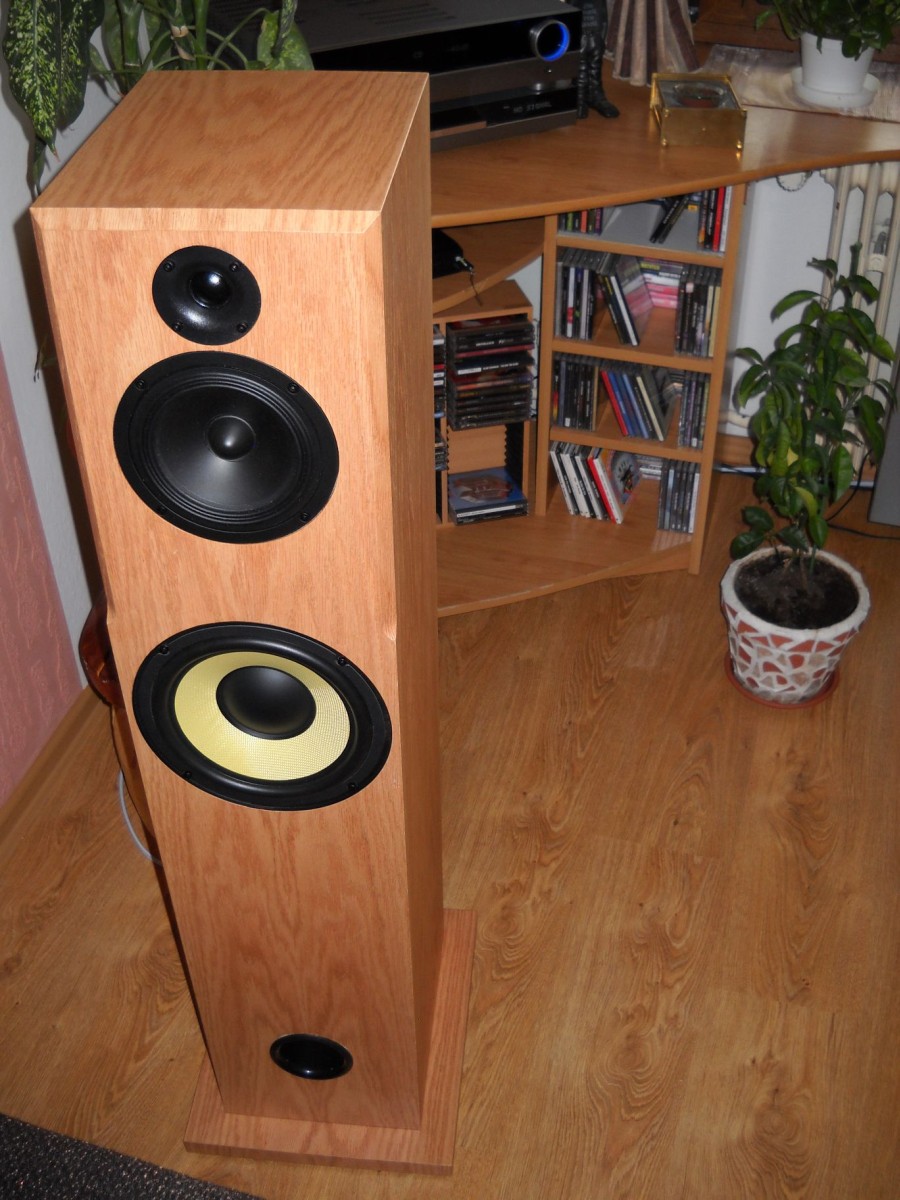

Hotová stavebnice VMA-II v dýze mahagon fládr po dokončení zákazníkem a s úpravou na nový basák Peerless (VMA-II REV)

Hotové reprosoustavy VMA-II S v černé dýze včetně krycích rámečků.

Hotové reprosoustavy VMA-II S v dýze wenge včetně krycích rámečků.

Hotové reprosoustavy VMA-II S v dýze bubingo včetně krycích rámečků.

Ozvučnice stavebnice 5.1 kina VMA-II v dýze EV-Makassar.

Hotové reprosoustavy VMA-II S v dýze evropský dub fládr.

Hotová stavebnice VMA-II v dýze americký ořech po dokončení zákazníkem a s úpravou na nový basák Peerless (VMA-II REV)

Hotová stavebnice VMA-II S v černém matném laku po dokončení zákazníkem - ozvučnice si vyráběl samostatně


V levo horizontální charakteristiky 0 - 90°, uprostřed vertikální -90 - 90°, vždy po 15°. V pravo horizontál zobrazený jinak. Jednoduchá výhybka - 16 součástek. Měřil jsem bedny vpernika, které mají objem pro basák pouze asi 23 litrů, takže v originále (37 litrů) je basů víc.

Celková impedance třípásmové reprosoustavy včetně fázového úhlu.
